土石围堰

可与截流戗堤结合，可利用开挖弃渣，是应用最广泛的围堰形式。

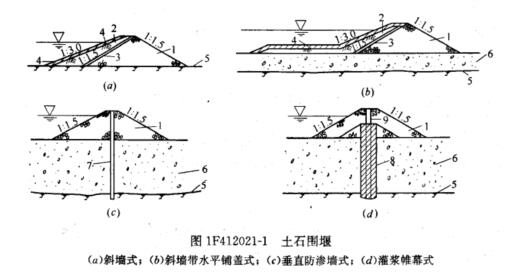

防渗结构形式有：斜墙式、斜墙带水平铺盖式、垂直防渗墙式及灌浆帷幕式等。（15年考点）

混凝土围堰

用常态混凝土或碾压混凝土建筑而成。混凝土围堰结构形式有重力式、拱型等形式。

宜建在岩石地基上。特点是挡水水头高，底宽小，抗冲能力大，堰顶可溢流。

在分段围堰法导流施工中，用混凝土浇筑的纵向围堰可以两面挡水，而且可与永久建筑物相结合作为坝体或闸室体的一部分。

钢板桩格形围堰

挡水高度小于15～18m，可以建在岩基或非岩基上，也可作过水围堰用。

土石围堰

施工

与岸坡的接头，通过扩大接触面和嵌入岸坡的方法，以延长塑性防渗体的接触范围，防止集中绕渗破坏。

与混凝土纵向围堰的接头，通常采用刺墙形式插入土石围堰的塑性防渗体中，并将接头的防渗体断面扩大，以保证满足渗径长度要求。

拆除在使用期最后一个汛后，随上游水位下降，逐层拆除围堰背水坡和水上部分。拆除可用挖掘机开挖、爆破、挖泥船开挖或人工开挖等。

混凝土围堰

施工

一般需在低土石围堰保护下干地施工，但也可创造条件在水下浇筑混凝土或预填骨料灌浆。

混凝土围堰的拆除，一般只能用爆破法炸除.

钢板桩格形围堰施工

机械化程度高，钢板桩回收可达70％，边坡垂直、断面小、安全可靠。

修建工序：定位、打设模架支柱、模架就位、安插打设钢板桩、安装围檩和拉杆、拆除支柱和模架、填充砂砾料至设计高度。

拆除：基坑充水使围堰的两侧水位平衡，围堰内的砂砾料分层挖除，拆除钢拉杆和围檩，用振动锤拔除钢板桩。
