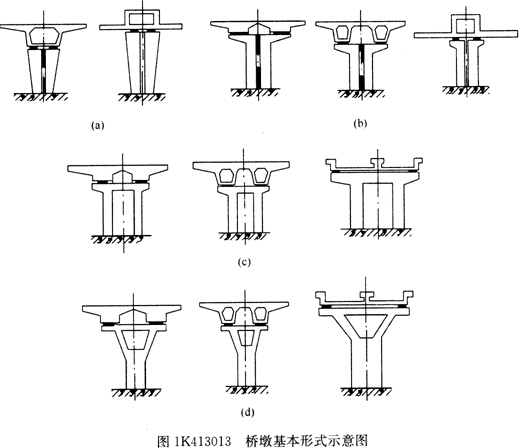

(2)T形桥墩(见图1K413013b)
T形桥墩占地面积小，是城镇轻轨高架桥最常用的桥墩形式。这种桥墩既为桥下交通提供最大的空间，又能减轻墩身重量，节约圬工材料。特别适用于高架桥和地面道路斜交的情况。墩身一般为普通钢筋混凝土结构，圆形、矩形或六角形，具有较大的强度和刚度，与上部结构的轮廓线过渡平顺，受力合理。大伸臂盖梁，承受较大的弯矩和剪力，可采用预应力混凝土结构。墩身高度一般不超过8～10m。
(3)双柱式桥墩(图1K413013c)
双柱式墩在横向形成钢筋混凝土刚架，受力情况清晰，稳定性好，其盖梁的工作条件较T形桥墩的盖梁有利，无须施加预应力，其使用高度一般在30m以内。
(4)Y形桥墩(图1K413013d)
Y形桥墩结合了T形桥墩和双柱式墩的优点，下部成单柱式，占地少，有利于桥下交通，透空性好，而上部成双柱式，对盖梁工作条件有利，无须施加预应力，造型轻巧比较美观。
2.高架桥的上部结构(环球网校一级建造师频道整理轻轨交通高架桥梁结构)
站间高架桥可以分为一般地段的桥梁和主要工程节点的桥梁。跨越主要道路、河流及其他市内交通设施的主要工程节点可以采用任何一种适用于城市桥梁的大跨度桥梁结构体系。采用最多的是连续梁、连续刚构、系杆拱。
一般地段的桥梁虽然结构形式简单，然而就工程数量和土建工程造价而言，却可能占据全线高架桥的大部份额，对于城市景观和道路交通功能的影响不可轻视。因此，其结构形式的选择必须慎重，要多方比较。从城市景观和道路交通功能考虑，宜选用较大的桥梁跨径从而给人以通透的舒适感，按桥梁经济跨径的要求，当桥跨结构的造价和下部结构(墩台、基础)造价接近相等时最为经济;从加快施工进度着眼，宜大量采用预制预应力混凝土梁。桥梁形式的选定往往是因地制宜综合考虑的结果。
在建筑高度不受限制，或刻意压低建筑高度得不偿失的场合，一般适用于城市桥或公路桥的正常高度桥跨结构均可用于城市轨道交通的高架桥中。
