2016年一级建造师市政工程辅导：地铁区间隧道结构与施工方法

来源：一级建造师考试网收藏本页 2016-6-20 http://www.jzsedu.org/

闂備礁鎲″缁樻叏閹绢喖鐭楅柛婵囥偤缂傚倸鍊稿ù鍕箯閿燂拷(129722917)闂備礁鍚嬮崕鎶藉床閼艰翰浜归柛銉墮鐎氬鏌嶈閸撶喎顕ｉ鍕閻忕偟枪娴滈箖鏌涢幇闈涘箻婵″弶鎮傞弻娑㈠棘鐠囨彃顬夐梺閫炲苯澧鹃柟鍑ゆ嫹

分享到：新浪微博 QQ空间腾讯微博人人网网易微博百度贴吧复制

　　1K413000 城市轨道交通工程

　　1K413010 城市轨道交通工程结构与特点

　　1K413012 地铁区间隧道结构与施工方法(环球网校一级建造师频道整理地铁区间隧道结构与施工方法)

　　一、不同方法施工地铁区间隧道的结构形式

　　(一)明挖法施工隧道

　　在场地开阔、建筑物稀少、交通及环境允许的地区，应优先采用施工速度快、造价较低的明挖法施工。明挖法施工的地下铁道区间隧道结构通常采用矩形断面，一般为整体浇筑或装配式结构，其优点是其内轮廓与地下铁道建筑限界接近，内部净空可以得到充分利用，结构受力合理，顶板上便于敷设城市地下管网和设施。

　　1.整体式衬砌结构

　　明挖现浇隧道结构断面分单跨、双跨等形式，由于结构整体性好，防水性能容易得到保证，可适用于各种工程地质和水文地质条件;但是，施工工序较多，速度较慢。

　　2.预制装配式衬砌

　　预制装配式衬砌的结构形式应根据工业化生产水平、施工方法、起重运输条件、场地条件等因地制宜选择，目前以单跨和双跨较为通用。关于装配式衬砌各构件之问的接头构造，除了要考虑强度、刚度、防水性等方面的要求外，还要求构造简单、施丁方便。装配式衬砌整体性较差，对于有特殊要求(如防护、抗震等)的地段要慎重选用。

　　(二)喷锚暗挖(矿山)法施工隧道

　　在城市区域、交通要道及地上地下构筑物复杂地区，隧道施工喷锚暗挖法通常是一种较好的选择;隧道施工时，一般采用拱形结构，其基本断面形式为单拱、双拱和多跨连拱。前者多用于单线或双线的区间隧道或联络通道，后两者多用在停车线、折返线或喇叭口岔线上。采用喷锚暗挖法隧道衬砌又称为支护结构或初期支护，其作用是加同同岩并与围岩一起组成一个有足够安全度的隧道结构体系，共同承受可能出现的各种荷载，保持隧道断面的使用净空，防止地表下沉，提供空气流通的光滑表面，堵截或引排地下水。根据对隧道衬砌结构的基本要求以及隧道所处的围岩条件、地下水状况、地表下沉的控制、断面大小和施工方法等，可以采用基本结构类型及其变化方案。

　　1.衬砌的基本结构类型一一复合式衬砌

　　这种衬砌结构是由初期支护、防水隔离层和二次衬砌所组成，复合式衬砌外层为初期支护，其作用是加固围岩，控制围岩变形，防止围岩松动失稳，是衬砌结构中的主要承载单元。一般应在开挖后立即施作，并应与围岩密贴。所以，最适宜采用喷锚支护，根据具体情况，选用锚杆、喷混凝土、钢筋网和钢支撑等单一或并用而成。

　　2.衬砌结构的变化方案

　　在干燥无水的坚硬围岩中，区间隧道衬砌亦可采用单层的喷锚支护，不做防水隔离层和二次衬砌，但此时对喷混凝土的施工工艺和抗风化性能都应有较高的要求，衬砌表面要平整，不允许出现大量的裂缝。(环球网校一级建造师频道整理地铁区间隧道结构与施工方法)

　　在防水要求不高，围岩有一定的自稳能力时，区间隧道亦可采用单层的模筑混凝土衬砌，不做初期支护和防水隔离层。施工时如有需要可设置用木料、钢材或喷锚做成的临时支撑。不同于受力单元，一般情况下，在浇筑混凝土时需将临时支撑拆除，以供下次使用。单层模筑衬砌又称为整体式衬砌，为适应不同的围岩条件，整体式衬砌可做成等截面直墙式和等截面或变截面曲墙式，前者适用于坚硬围岩，后者适用于软弱同岩。

　　(三)盾构法施工隧道

　　在松软含水地层、地面构筑物不允许拆迁，施工条件困难地段，采用盾构法施工隧道能显示其优越性：振动小、噪声低、施工速度快、安全可靠，对沿线居民生活、地下和地面构筑物及建筑物影响小等。盾构法修建的区间隧道衬砌有预制装配式衬砌、预制装配式衬砌和模筑钢筋混凝土整体式衬砌相结合的双层衬砌以及挤压混凝土整体式衬砌三大类。

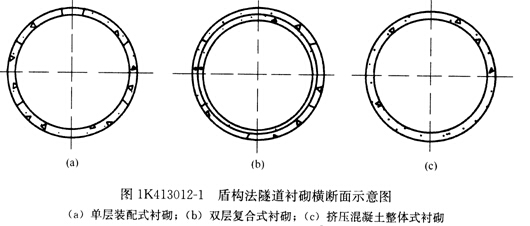

　　见图1K413012-1 。

　　1.预制装配式衬砌

　　预制装配式衬砌是用工厂预制的构件，称为管片，在盾构尾部拼装而成的。管片种类

　　按材料可分为钢筋混凝土、钢、铸铁以及由几种材料组合而成的复合管片。

　　钢筋混凝土管片的耐压性和耐久性都比较好;目前已可生产抗压强度达60MPa、渗透系数小于10-11 cm/s的管片，而且，这几种管片刚度大，.由其组成的衬砌防水性能有保证。钢管片的强度高，具有良好的可焊接性，便于加工和维修，重量轻也便于施工。与混凝土管片相比，其刚度小、易变形，而且钢管片的抗锈性差，在不做二次衬砌时，必须有抗腐、抗锈措施。铸铁管片强度高，防水和防锈蚀性能好，易加工。和钢管片相比，刚度亦较大，故在早期的地下铁道区间隧道中得到广泛的应用。

　　钢和铸铁管片价格较贵，现在除了在需要开口的衬砌环或预计将承受特殊荷载的地段采用外，一般都采用钢筋混凝土管片。

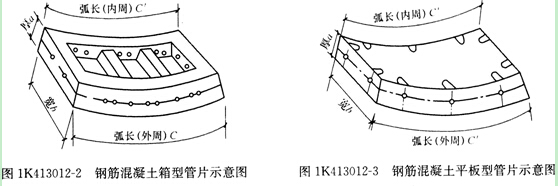

　　按管片螺栓手孔大小，可将管片分为箱型和平板型两类。箱型管片是指因手孔较大而呈肋板型结构，手孔较大不仅方便了接头螺栓的穿人和拧紧，而且也节省了材料，使单块管片重量减轻，-便于运输和拼装。但因截面削弱较多，在盾构千斤顶推力作用下容易开裂，故只有强度较大的金属管片才采用箱型结构。当然，直径和厚度较大的钢筋混凝土管片也有采用箱型结构的。在箱型管片中纵向加劲肋是传递千斤顶推力的关键部位，一般沿衬砌环向等距离布置，加劲肋的数量应大于盾构千斤顶的台数，其形状应根据管片拼装和是否需要灌注二次衬砌的施工要求而定，见图1K413012-2。平板型管片是指因螺栓手孔较小或无手孔而呈曲板型结构的管片，由于管片截面削弱少或无削弱，故对盾构千斤顶推力具有较大的抵抗力，对通风的阻力也较小。无手孔的管片也称为砌块，现代的钢筋混凝土管片多采用平板型结构见图1K413012-3 。

　　衬砌环内管片之间以及各衬砌环之间的连接方式，从其力学特性来看，可分为柔性连接和刚性连接，前者允许相邻管片间产生微小的转动和压缩，使衬砌环能按内力分布状态产生相应的变形，以改善衬砌环的受力状态。后者则通过增加连接螺栓的排数，力图在构造上使接缝处的刚度与管片本身相同。实践证明，刚性连接不仅拼装麻烦、造价高，而且会在衬砌环中产生较大的次应力，带来不良后果，因此，目前较为通用的是柔性连接，常用的有：单排螺栓连接、销钉连接及无连接件等。

　　2.双层衬砌

　　为防止隧道渗水和衬砌腐蚀，提高衬砌结构刚度和输水隧洞承受内水压力的能力，修正隧道施工误差，减少噪声和振动以及作为内部装饰，可以在装配式衬砌内部再做一层整体式混凝土或钢筋混凝土内衬。根据需要还可以在装配式衬砌与内层之间铺设防水隔离层。双层衬砌主要用在输水隧洞工程和含有腐蚀性地下水的地层中。

　　3.挤压混凝土整体式衬砌

　　挤压混凝土衬砌(Extrude Concrete Lining，简称ECL)就是随着盾构向前掘进，用一套衬砌施工设备在盾尾同步灌注的混凝土或钢筋混凝土整体式衬砌，因其灌注后即承受盾构千斤顶推力的挤压作用，故有此称谓。挤压混凝土衬砌可以是素混凝土，也可以是钢筋混凝土，但应用最多的是钢纤维混凝土。

　　挤压混凝土衬砌一次成型，内表面光滑，衬砌背后无空隙，故无须注浆，且对控制地层移动特别有效。但因挤压混凝土衬砌需要较多的施工设备，其中包括混凝土成型用的框模，拼拆框模的系统，混凝土配制车、泵、阀、管等组成的混凝土配送系统。而且，混凝土制备、配送、钢筋架立等工艺较为复杂，在渗漏性较大的土层中要达到防水要求尚有困难。故挤压混凝土衬砌的应用尚不广泛。
