1K415022 掌握热力管道功能性试验的规定
试验所用压力表的量程应为试验压力的1.5～2倍，表盘直径不应小于l00mm，计量装置应在检定有效期内。

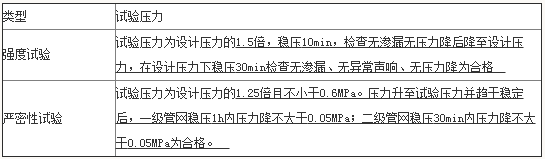

一、强度试验
强度试验应在试验段内的管道接口防腐、保温施工及设备安装前进行，试验介质为洁净水。
二、严密性试验
三、试运行
试运行的时间应为连续72h.试运行过程中应缓慢提高工作介质的升温速度，应控制在不大于100C/h.在0.3MPa压力下，在试运行参数条件下对紧固件应进行热紧固。
1K415023 熟悉热力管道的分类
一、按热媒分类(图1K415023-1)
见教材第136页。
1K415024 了解热力管网的附件
一、补偿器
1.为了释放温度变形，消除温度应力，以确保管网运行安全，必须根据热力管道的热力伸长及应力计算设置适应管道温度变形的补偿器。
3.补偿器类型
补偿器分为自然补偿、人工补偿两类。目前常用的补偿器主要有：L形补偿器、Z形补偿器、Ⅱ形(或Ω形)补偿器、波形(波纹)补偿器和填料式(套筒式)补偿器等几种形式。
自然补偿器分为L形和Z形两种
(2)人工补偿是利用管道补偿器来吸收热变形的补偿方法，常用的有方形补偿器、填料式补偿器、波形补偿器等。
二、管道支架
管道的支承结构称为支架，其作用是支承管道并限制管道的变形和位移。根据支架对管道的约束作用不同，可分为活动支架和固定支架;按结构形式可分为托架、吊架和管卡三种。
(一)固定支架
固定支架主要用于固定管道，均匀分配补偿器之间管道的伸缩量，保证补偿器正常工作，共承受作用力很大，多设置在补偿器和附件旁。
(二)活动支架
活动支架的作用是直接承受管道及保温结构的重量，并允许管道在温度作用下，沿管轴线自由伸缩。活动支架可分为：滑动支架、导向支架、滚动支架、悬吊支架等四种形式。
1.滑动支架：滑动支架是能使管子与支架结构间自由滑动的支架。可分为低位支架和高位支架，前者适用于室外不保温管道，后者适用于室外保温管道。滑动支架形式简单，加工方便，使用广泛。
2.导向支架：导向支架的作用是使管道在支架上滑动时不致偏离管轴线。一般设置在补偿器、铸铁阀门两侧。
3.滚动支架：可分为滚柱支架及滚珠支架两种。
4.悬吊支架：可分为普通刚性吊架和弹簧吊架。普通刚性吊架主要用于伸缩性较小的管道，加工、安装方便，能承受管道荷载的水平位移;弹簧吊架适用于伸缩性和振动性较大的管道，形式复杂，使用在重要场合。
三、阀门
阀门是用以启闭管路，调节被输送介质的流向、压力、流量，以达到控制介质流动、满足使用要求的重要管道部件。管道工程中常用的阀门有：闸阀、截止阀、止回阀、旋塞、减压阀、安全阀及疏水阀。
(一)闸阀(又称闸板阀、水门) (二)截止阀 (三)旋塞阀 (四)止回阀 (五)蝶阀 (六)球阀 (七)安全阀 (八)减压阀
四、疏水器
疏水器又称回水盒，主要用于自动排放蒸汽管道中的凝结水，阻止蒸汽漏失和排除空气等非凝性气体。常用的疏水器有浮桶式、热动力式及波纹管式等几种。
