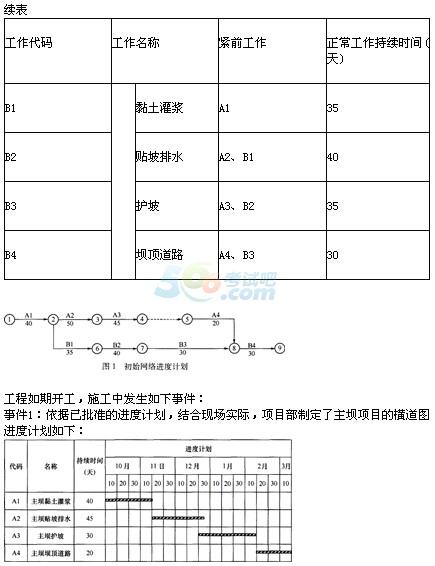

33某水库除险加固工程包括主坝、副坝加固及防汛公路改建等内容，主、副坝均为土石坝。发包人与承包人签订了施工合同。合同约定的节点工期要求：合同工期200天，2012年10月1日开工。项目部技术人员根据资源配置的基本条件，编写了该工程各工作的逻辑关系及持续时间表(表1所示)，并据此绘制初始网络进度计划(图1所示)，经监理单位审核后修正并补充完整。

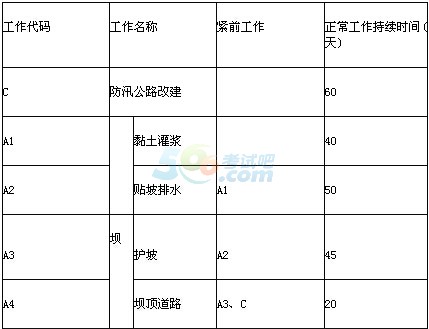

水库除险加固工程各工作逻辑关系及持续时间表表1
注：除主坝项目外，其余项目均按网络计划实施。
事件2：由于移民搬迁问题， C工作时断时续，2013年1月15日全部完成，由此增加费用3万元。
事件3：因修理损坏的灌浆设备，导致A1工作延误了3天，造成机械闲置、人员窝工费用为1.5万元/天。
事件4：A4工作从2013年2月16日开始，因部分坝顶道路压实度没达到质量要求，需返工处理，A4工作的实际持续时间为32天，工程费用增加2万元。
问题
1.根据表1，在图1的基础上，绘制完整正确的网络进度计划。
2.指出主坝项目在网络进度计划中的总工期，最迟完成日期。
3.根据事件1，指出横道图进度计划与监理单位批准的网络图进度计划的不同之处;判断主坝项目的横道图进度计划能否满足网络图计划要求，并说明理由。若能满足要求，则按横道图进度计划施工，若不能满足要求，则按网络图进度计划施工。
4.指出事件2、事件3、事件4的责任方，并分别分析对工期的影响。
5.综合上述事件，计算实际总工期;承包人有权提出增加多少费用和延长多少工期的要求?简要说明理由。
参考解析：
1.【参考答案】

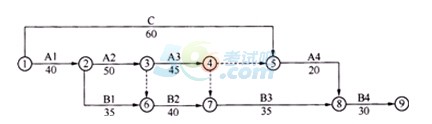

完整正确的网络进度计划如下：
①→⑤为 C工作、持续时间60天;
③→⑥、④→⑦增加虚箭线(虚工作);
⑦→⑧ B3工作的持续时间应为35天。
【考点解析】
本题考核逻辑关系表与网络进度计划之间的对应关系，掌握绘制网络进度计划的方法、节点箭线连接。
根据逻辑关系表，逐个检查每项工作的紧前、紧后工作和持续时间;
(1) C工作无紧前工作、紧后工作为A4;
(2) B2、 B3工作的紧前工作除图1所示的 B1、 B2工作外，还分别有A2、A3工作。
2.【参考答案】
主坝项目的计划工期为170天，最迟完成日期2013年3月20日。
【考点解析】
本题考核网络时间参数之间的关系，掌握网络计划时间参数计算方法，根据网络图的复杂程度，可选择工作时间、节点时间和最长线路法计算。

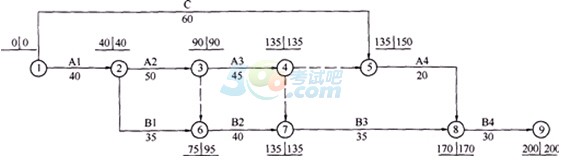

本题采用节点法计算：
主坝项目包括A1、A2、A3、A4，该项目计划工期为最迟完成时间170天，网络计划从2012年10月1日开始，最迟完成日期为2013年3月20日。
3.【参考答案】
(1)横道图进度计划(简称：横道图)与网络进度计划(简称：网络图)不同之处：
①A2工作持续时间网络图为50天，横道图为45天。
②A3工作开始日期网络图为2013年1月1日，与其他工作无搭接，横道图为2012年12月21日，与A2工作搭接5天。
③A4工作在网络图中持续时间20天，总时差为15天，可以在2013年2月16日至2013年3月20日期间安排，横道图从2013年2月11日开始，持续时间30天。
[1] [2]
