2019年一级建造师《通信与广电工程》章节讲解5
1L411022 SDH 设备的构成及功能

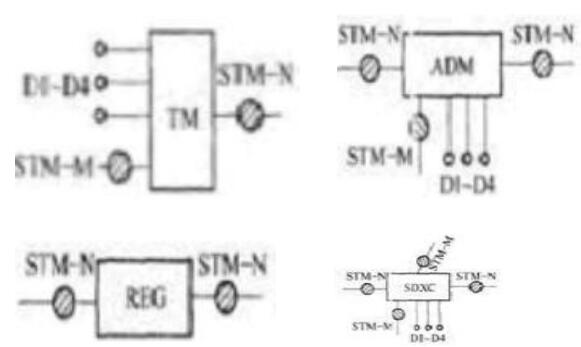

一、SDH 的基本网络单元
SDH 基本网络单 元 |
终端复用器(TM) |
最重要的网络单 元之一,多进一出 |
|
分插复用器 (ADM) |
最具特色. 应用 最广泛,一进一出有分叉 |
| |
再生中继器 (REG) |
一进一出;延长 通信距离 |
| |
同步数字交叉连 接设备(SDXC) |
一进一出上下分 叉 |
|
三、基本网络单元的连接
(一)网络拓扑结构
网络主要的拓扑结构:线形、星形、环形、树形、网孔形。
4. 树形:可以看成是线性拓扑和星形拓扑的结合。这种结构存在瓶颈问题,不适合提供双向通信业务。
5. 网孔形:各节点之间具有高度的互连性,有多条路由的选择,可靠性极高,但结构复杂,成本高。在 SDH
网中,网孔结构中各节点主要采用 DXC,一般用于业务量很大的一级长途干线。

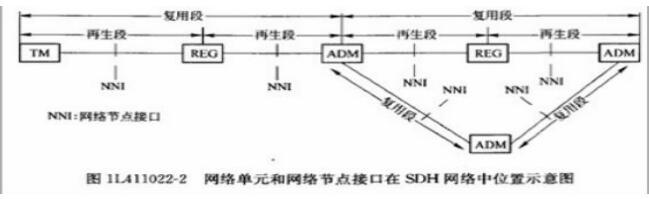

(二)网络组网实例及网络分层
1.再生段 |
REG 与 TM.REG 与 ADM.REG 与 REG |
2.复用段 |
ADM 与 TM.ADM 与 ADM |
3.数字段 |
终端数字复用器之间及跨越两个以上的 ADM 之间 |
