2014年1级建造师市政教材知识：1K415012开槽管道施工技术
开槽铺设预制成品管是目前国内外地下管道工程施工的主要方法。
一、沟槽施工方案
(一)主要内容
(1)沟槽施工平面布置图及开挖断面图。
(2)沟槽形式、开挖方法及堆土要求。
(3)无支护沟槽的边坡要求;有支护沟槽的支撑形式、结构、支拆方法及安全措施。
(4)施工设备机具的型号、数量及作业要求。
(5)不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安全技术措施。
(6)施工安全、文明施工、沿线管线及构(建)筑物保护要求等。
(二)确定沟槽底部开挖宽度
(1)沟槽底部的开挖宽度应符合设计要求。

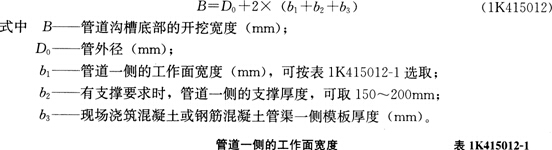

(2)当设计无要求时，可按经验公式计算确定：
|
|
管道一侧的工作面宽度61(mm) | ||
|
管道的外径D0(mm)
|
混凝土类管道 |
金属类管道、化学建材管道 | |
|
|
刚性接口 |
400 |
|
|
D0≤50。
|
柔性接口 |
300 |
300
|
|
|
刚性接口 |
500 |
|
|
500<D0≤ 100。
|
柔性接口 |
400 |
400
|
|
|
刚性接口 |
600 |
|
|
1000(D0≤ 150。
|
柔性接口 |
500 |
500
|
|
|
刚性接口 |
800-'--～ |
|
|
1500<D0≤300。
|
柔性接口 |
600 |
700
|
注：①槽底须设排水沟时，b1应适当增加;
②管道有现场施工的外防水层时，b1宜取800mm;
③采用机械回填管道侧面时，b1需满足机械作业的宽度要求。
(三)确定沟槽边坡
(1)当地质条件良好、土质均匀、地下水位低于沟槽底面高程，且开挖深度在5m以内、沟槽不设支撑时，沟槽边坡最陡坡度应符合表1K415012-2的规定。
深度在5m以内的沟槽边坡的最陡坡度 表1K415012-2
|
|
边坡坡度（高：宽） | ||
|
土的类别
|
坡顶无荷载 |
坡顶有静载 |
坡顶有动载 |
|
中密的砂土 |
1：1. 00 |
1：1.25 |
1：1.50 |
|
中密的碎石类土（充填物为砂土） |
1：0.75 |
1：1. 00 |
1：1.25 |
|
硬塑的粉土 |
1：0.67 |
1：0.75 |
1：1. 00 |
|
中密的碎石类土（充填物为黏性土） |
1：0.50 |
1：0.67 |
1：0. 75 |
|
硬塑的粉质黏土、黏土 |
1：0.33 |
1：0. 50 |
1：0.67 |
|
老黄土 |
1：0.1.0 |
1：0.25 |
1：0. 33 |
|
软土（经井点降水后） |
1：1.25 |
|
|
[1] [2]
