本条文以垃圾填埋场工程为主，简要介绍市政公用工程场(厂)站竣工图测绘与实测要点。

　　一、竣工图编绘

　　(一)市政公用工程特点

　　市政公用工程因其固有特点，施工过程中常会因现场情况变化而致使设计变更，导致构筑物的竣工位置与设计位置存在偏差;市政公用工程如地下隧道或地下管线工程竣工投入运行后，为了安全运行、方便维修及日后改扩建，需要其保存完整竣工资料。因此，市政公用工程竣工测量是十分重要。

　　(二)工程竣工测量特点

　　(1)市政公用工程竣工图编绘具有边竣工、边编绘，分部编绘竣工图，实测竣工图等特点。需要在施工过程中收集一切有关的资料，加以整理，及时进行编绘。

　　(2)工程开工前应考虑和统筹安排竣工测量。

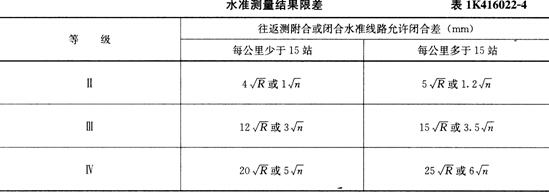

　　Ⅱ、Ⅲ、Ⅳ等水准测量均应进行往返测，或单程双线观测，其测量结果应符合表1K416022-4的规定。

　　4.水准测量的平差

　　水准网的平差，根据水准路线布设的情况，可采用各种不同的方法。附合在已知点上构成结点的水准网，采用结点平差法。若水准网只具有2～3个结点，路线比较简单，则采用等权代替法。作为厂区高程控制的水准网，一般都构成环形，而且网中只具有惟一的高程起算点，因而多采用多边形图解平差法。这种方法全部计算都在图上进行，可迅速求得平差结果。

　　(三)主要技术要求

　　(1)场区高程控制网应布设成附合环线、路线或闭合环线。高程测量的精度，不宜低于三等水准的精度。

　　(2)施工现场的高程控制点有效期不宜超过半年，如有特殊情况可适当延长有效期，但应经过控制校核。

　　(3)矩形建(构)筑物应据其轴线平面图进行施工各阶段放线;圆形建(构)筑物应据其圆心施放轴线、外轮廓线。

　　1K416023 竣工图编绘与实测

　　本条文以垃圾填埋场工程为主，简要介绍市政公用工程场(厂)站竣工图测绘与实测要点。

　　一、竣工图编绘

　　(一)市政公用工程特点

　　市政公用工程因其固有特点，施工过程中常会因现场情况变化而致使设计变更，导致构筑物的竣工位置与设计位置存在偏差;市政公用工程如地下隧道或地下管线工程竣工投入运行后，为了安全运行、方便维修及日后改扩建，需要其保存完整竣工资料。因此，市政公用工程竣工测量是十分重要。

　　(二)工程竣工测量特点

　　(1)市政公用工程竣工图编绘具有边竣工、边编绘，分部编绘竣工图，实测竣工图等特点。需要在施工过程中收集一切有关的资料，加以整理，及时进行编绘。

　　(2)工程开工前应考虑和统筹安排竣工测量。

　　(3)测图方法应灵活，在传统测绘方法基础上引用新型的测图技术;以实测现状图为主，以资料收集为辅，并有编制、测绘相结合的特点。

　　(三)竣工图编绘基本要求

　　(1)市政公用工程竣工图应包括与施工图(及设计变更)相对应的全部图纸及根据工程竣工情况需要补充的图纸。

　　(2)各专业竣工图应符合规范标准以及合同文件规定。

　　(3)竣工总图编绘完成后，应经原设计及施工单位技术负责人审核、会签。

　　二、编绘竣工图的方法和步骤

　　(一)准备工作

　　1.决定竣工图的比例尺

　　应根据工程规模大小和构筑物密集程度，参照下列规定确定竣工图的比例尺：
