5．线路

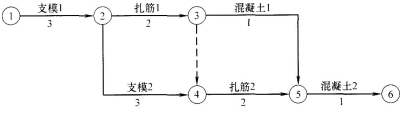

网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后到达终点节点的通路称为线路。线路既可依次用该线路上的节点编号来表示，也可依次用该线路上的工作名称来表示。如图4-1所示，该网络图中有三条线路，这三条线路既可表示为：
①→②→③→⑤→⑥、①→②→③→④→⑤→⑥和①→②→④→⑤→⑥，也可表示为：支模1→扎筋1→混凝土1→混凝土2、支模1→扎筋1→扎筋2→混凝土2和支模1→支模2→扎筋2→混凝土2。
6．关键线路和关键工作
在关键线路法(CPM)中，线路上所有工作的持续时间总和称为该线路的总持续时间。总持续时间最长的线路称为关键线路，关键线路的长度就是网络计划的总工期。如上图所示，线路①→②→④→⑤→⑥或支模1→支模2→扎筋2→混凝土2为关键线路。
在工程网络计划中，关键线路可能不止一条。而且在工程网络计划实施过程中，关键线路还会发生转移。
关键线路上的工作称为关键工作。在工程网络计划实施过程中，关键工作的实际进度提前或拖后，均会对总工期产生影响。因此，关键工作的实际进度是建设工程进度控制的工作重点。
7．横道图
用横道图表示的建设工程进度计划，如表4—2所示，一般包括两个基本部分，即左侧的工作名称及工作的持续时问等基本数据部分和右侧的横道线部分。用横道图表示的工程施工进度计划能够明确地表示出各项工作的划分、工作的开始时间和完成时问、工作的持续时间、工作之间的相互搭接关系，以及整个工程项目的开工时间、完工时间和总工期。
