公路工程进度计划的编制要求

　　一、公路工程进度计划编制的依据、步骤及内容

　　（一）公路工程进度计划编制的依据

　　1．工程设计图纸；

　　2．各种有关水文、地质、气象和经济资料；

　　3．合同工期或指定工期、规定的开工竣工日期、里程碑事件或阶段工期；

　　4．主要工程的施工方案；

　　5．各类定额数据；

　　6．劳动力、材料、机械供应情况。

　　（二）公路工程进度计划的主要形式

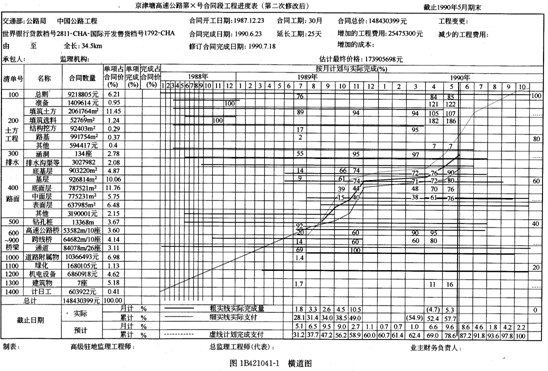

　　1．横道图（见图lB421041-1）

　　公路工程的进度横道图是以时间为横坐标，以各分部（项）工程或工作内容为纵坐标，按一定的先后施工顺序，用带时间比例的水平横线表示对应工作内容持续时间的进度计划图表。公路工程中常常在横道图的对应分项的横线下方表示当月计划应完成的累计工程量或工作量百分数，横线上方表示当月实际完成的累计工程量或工作量百分数。

　　2．“S”曲线（见图lB421041-1）

　　“S”曲线是以时间为横轴，以累计完成的工程费用的百分数为纵轴的图表化曲线。一般在图上标注有一条计划曲线和实际支付曲线，实际线高于计划线则实际进度快于计划，否则就慢；曲线本身的斜率也反映进度推进的快慢。有时，为反映实际进度另增加一条实际完成线（支付滞后于完成）。在公路工程中，常常将“S”曲线和横道图合并于同一张图表中，称之为“公路工程进度表”，既能反映各分部（项）工程的进度，又能反映工程总体的进度。

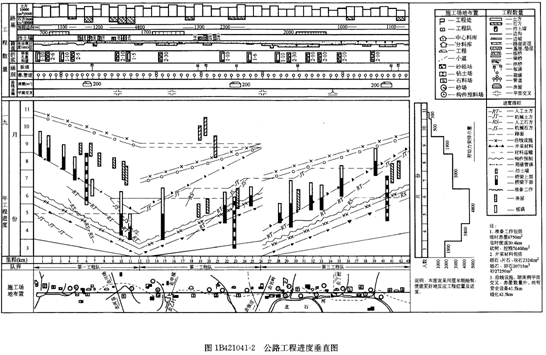

　　3．垂直图（也称斜条图、时间里程图，见图lB421041-2）

　　垂直图是以公路里程或工程位置为横轴，以时间为纵轴，而各分部（项）工程的施工进度则相应地以不同的斜线表示。在图中可以辅助表示平面布置图和工程量的分布。垂直图很适合表示公路、隧道等线形工程的总体施工进度。斜率越陡进度越慢，斜率越平坦进度越快。

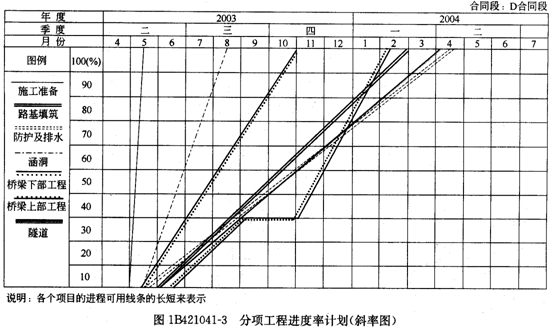

　　4．斜率图（见图lB421041-3）

　　斜率图是以时间（月份）为横轴，以累计完成的工程量的百分数为纵轴，将．7个分项工程的施工进度相应地用不同斜率表示的图表化曲（折）线。事实上就是7个分项工程的“S”曲（折）线，主要是作为公路工程投标文件中施工组织设计的附表，以反映公路工程的施工进度。
