2011年一级注册建造师公路工程讲义:公路桥梁下部结构

　掌握桥梁下部结构分类及适用条件

　　一、公路桥梁下部结构分类

　　公路桥梁下部结构可分为：重力式桥墩、重力式桥台、轻型桥墩、轻型桥台。

　　二、适用条件

　　1．重力式墩、台：这类墩、台的主要特点是靠自身重量来平衡外力而保持其稳定，因此，墩、台身比较厚实，用天然石材或片石混凝土砌筑。它适用于地基良好的大、中型桥梁，或流冰、漂浮物较多的河流中。主要缺点是圬工体积较大，因而其自重和阻水面积也较大。

　　梁桥和拱桥上常用的重力式桥台为U型桥台，它适用于填土高度在8～10m以下或跨度稍大的桥梁。缺点是桥台体积和自重较大，也增加了对地基的要求；此外，桥台的两个侧墙之间填土容易积水，结冰后冻胀，使侧墙产生裂缝。所以宜用渗水性较好的土夯填，并做好台后排水措施。

　　2．轻形墩台

　　（1）梁桥轻形墩、台

　　●钢筋混凝土薄壁桥墩：施工简便，外形美观，过水性良好，适用于低级土软弱的地区。需耗费用于立模的木料和一定数量的钢筋。

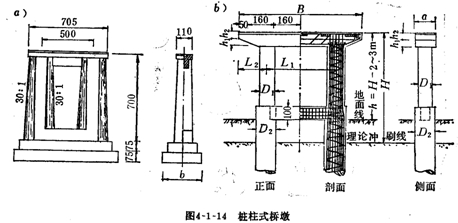

　　● 柱式桥墩：外形美观，圬工体积少，而且重量较轻。

　　● 钻孔桩柱式桥墩.适合于多种场合和各种地质条件。通过增大桩径、桩长或用多排桩加建承台等措施，也能适用于更复杂的软弱地质条件以及较大的跨径和较高的桥墩。

　　● 柔性排架桩墩：优点是用料省、修建简便、施工速度快。主要缺点是用钢量大，使用高度和承载能力受到一定限制。因此它只适合于在低浅宽滩河流、通航要求低和流速不大的水网地区河流上修建小跨径桥梁时采用。

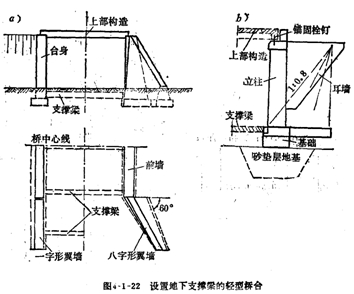

　　● 设有支撑梁的轻型桥台：适用于单跨桥梁，桥孔跨径6～l0m，台高不超过6m.

　　● 埋置式桥台：分为后倾式、肋形埋置式、双柱式、框架式等类型。其中桩柱式桥台对于各种土壤地基都适宜。其适用范围是：桥孔跨径8-20m，填土高度3-5m.当填土高度大于5m时宜采用框架式埋置式桥台。

　　a--后倾式 b--肋形埋置式 c--双柱式 d--框架式

　　● 钢筋混凝土薄壁桥台：适用于软弱地基的条件，但其构造和施工比较复杂，并且钢筋用量也较多。

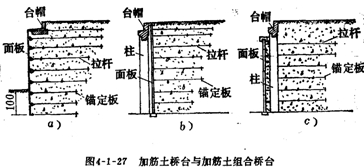

　　● 加筋土桥台：在台后路基填土不被冲刷的中、小跨径桥梁，台高3-5m时，可采用加筋土桥台。

　　（2）拱桥轻形墩、台

　　带三角杆件的单向推力墩：只在桥不太高的旱地上采用。

　　悬臂式单向推力墩：适用于两铰双曲拱桥。

　　拱桥轻型桥台：这种桥台适用于13m以内的小跨径拱桥和桥台水平位移量很小的情况。其工作原理是，当桥台受到拱的推力后，便发生绕基低形心轴而向路堤方向的转动，此时台后的土便产生抗力来平衡拱的推力，从而使桥台的尺寸较小。

　　● 八字形桥台适合于桥下需要通车或过水的情况；

　　● U字形桥台适合于较小跨径的桥梁；

　　● 背撑式桥台适用于较大跨径的高桥和宽桥；

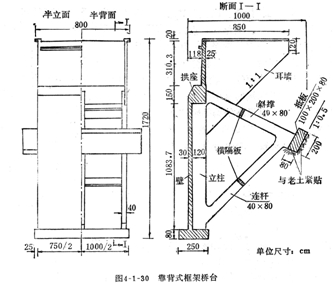

　　● 靠背式框架桥台适合于在非岩石地基上修建拱桥桥台。

　　八字形桥台 U形桥台

　　（3）拱桥的其他形式桥台

　　● 组合式桥台：适用于各种地质条件；

　　● 空腹式桥台：一般是在软土地基、河床无冲刷或冲刷轻微、水位变化小的河道上采用；
