第4讲 桥梁工程（1）

1B413000 桥梁工程

1B413010 桥梁的构造

1B413011 掌握桥梁的组成与类型

一、桥梁组成

桥梁由五个“大部件”与五个“小部件”所组成。

1．五大部件包括：桥跨结构、支座系统、桥墩、桥台、墩台基础。

2．五小部件包括：桥面铺装(或称行车道铺装)、排水防水系统、栏杆(或防撞栏杆)、伸缩缝、灯光照明。

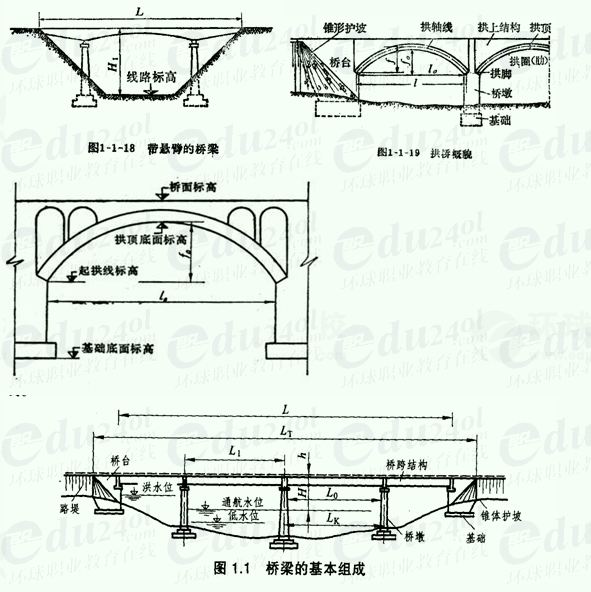

二、相关尺寸术语

1、净跨径.梁式桥是设计洪水位上相邻两个桥墩(或桥台)之间的净距，用L表示。对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

2．总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径，它反映了桥下宣泄洪水的能力。

3．计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用l表示。拱圈(或拱肋)各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。

4．桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以∑L表示。对于无桥台的桥梁为桥面系行车道的全长。

5．桥梁高度简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。桥高在某种程度上反映了桥梁施工的难易性。

6．桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以H表示，它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。

7．建筑高度是桥上行车路面(或轨顶)标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和跨径的大小有关，而且还随行车部分在桥上布置的高度位置而异。公路(或铁路)定线中所确定的桥面(或轨顶)标高，对通航净空顶部标高之差，又称为容许建筑高度。桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。

8．净矢高是从拱顶截面下缘至相邻两拱脚截面下线最低点之连线的垂直距离；计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，以f表示。

9．矢跨比是拱桥中拱圈(或拱肋)的计算矢高f与计算跨l之比，也称拱矢度，它是反映拱桥受力特性的一个重要指标。

10．涵洞是用来宣泄路堤下水流的构造物。通常在建造涵洞处路堤不中断。为了区别于桥梁，单孔跨径不到5m的结构物，均称为涵洞。
