本目重点是：掌握工业管道安装的施工程序、

掌握工业管道安装的技术要求、

掌握工业管道吹洗与试压的要求，

了解长输管道施工程序。

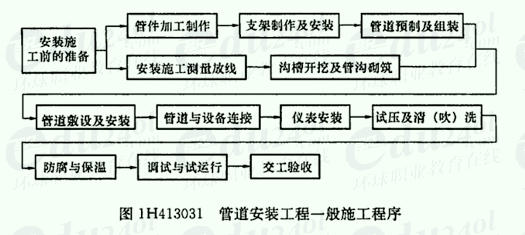

本条主要知识点是：管道的组成，管道安装施工前的检验和现场条件，工业管道安装的施工程序。

一、管道的组成

管道由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、控制或制止流体流动。

(一)管道组成件

管道组成件是用于连接或装配管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器和分离器等。

(二)管道支承件

管道支承件是管道安装件和附着件的总称。

1．管道安装件是将负荷从管子或管道附着件上传递到支承结构或设备上的元件，包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座和滑动支架等。

2．管道附着件是用焊接、螺栓连接或夹紧等方法附装在管子上的零件，它包括管吊、吊(支)耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。

二、管道安装前的检验和现场条件

(一)管道安装前的检验

1．管道组成件及管道支承件的检验

(5)管道组成件及管道支承件在施工过程中应妥善保管，不得混淆和损坏，其色标或标记应明显、清晰。材质为不锈钢、有色金属的管道组成件及管道支承件．在储存期间不得与碳素钢接触。暂时不能安装的管子，应封闭管口。

2阀门检验

(1)输送剧毒流体、有毒流体、可燃流体管道的阀门，输送设计压力大于1MPa或设汁压力小于等于IMPa且设计温度低于一29℃或高于186℃非可燃流体、无毒流体管道的阀门．应逐个进行壳体压力试验和密封试验．不合格者不得使用。

(2)输送设计压力小于等于lMPa且设计温度为一29～186℃的非可燃流体、无毒流体、管道的阀门，应从每批中抽查10%，且不得少于1个，进行壳体压力试验和密封试验。当不合格时，应加倍抽查；仍不合格时，该批阅门不得使用。

(3)阀门的壳体试验压力不得小于公称压力的1．5倍，试验时间不得少于5min，以壳体填料无渗漏为合格，密封试验宜以公称压力进行．以阀瓣密封面不漏为合格。

(4)试验合格的阀门，应及时排尽内部积水并吹干。除需要脱脂的阀门外，密封面上应涂防锈油，关闭阀门，封闭出入口，作出明显的标记．并按规定的格式填写“阀门试验记录”。

(5)公称压力小于IMPa．并且公称直径大于或等于600mm的闸阀，可不单独进行壳体压力试验和闸板密封试验。壳体压力试验宜在系统试压时按管道系统的试验压力进行试验．闸板密封试验可采用色印等方法进行检验．接合面上的色印应连续。

(6)带有蒸汽夹套的阀门．夹套部分应以1. 5倍的蒸汽工作压力进行压力试验。

(7)安全阀应按设计文件规定的开启压力进行调试。调压时压力应稳定，每个安全阀启闭试验不得少于3次，调试后应按规定填写“安全阀最初调试记录”。
