2011年环球网校建造师公路工程冲刺班讲义(11)

熟悉路基地面排水设置与施工要求

一、边沟

(一)设置

挖方地段和填土高度小于边沟深度的填方地段均应设置边沟。路堤靠山一侧的坡脚应设置不渗水的边沟。

为了防止边沟漫溢或冲刷，在平原区和重丘山岭区，边沟应分段设置出水口，多雨地区梯形边沟每段长度不宜超过300m，三角形边沟不宜超过200m。

(二)施工要求

平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许曲线内侧有积水或外溢现象发生。曲线外侧边沟应适当加深，其增加值等于超高值。

边沟的加固：土质地段当沟底纵坡大于3％时应采取加固措施；采用干砌片石对边沟进行铺砌时，应选用有平整面的片石，各砌缝要用小石子嵌紧；采用浆砌片石铺砌时，砌缝砂浆应饱满，沟身不漏水；若沟底采用抹面时，抹面应平整压光。

二、截水沟

(一)设置

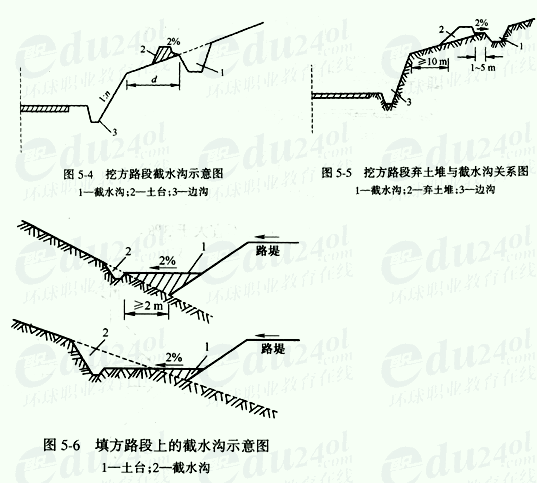

截水沟的位置。在无弃土堆的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则。如系一般土质至少应离开5m，对黄土地区不应小于lm并应进行防渗加固。截水沟挖出的土，可在路堑与截水沟之间修成土台并夯实，台顶应筑成2％倾向截水沟的横坡。

路基上方有弃土堆时，截水沟应离开弃土堆脚1～5m，弃土堆坡脚离开路基挖方坡顶不应小于lm，弃土堆顶部应设2％倾向截水沟的横坡。

山坡上路堤的截水沟离开路堤坡脚至少2．Om，并用挖截水沟的土填在路堤与截水沟之间，修筑向沟倾斜坡度为2％的护坡道或土台，使路堤内侧地面水流人截水沟排出。

(二)施工要求

截水沟长度超过500m时应选择适当的地点设出口。

三、排水沟

排水沟的施工应符合下列规定：一级建造师报名时间2011

1．排水沟的线形要求平顺，尽可能采用直线形，转弯处宜做成弧线，其半径不宜小于l0m，排水沟长度根据实际需要而定，通常不宜超过500m。

2．排水沟沿路线布设时，应离路基尽可能远一些，距路基坡脚不宜小于3～4m。大于沟底、沟壁土的容许冲刷流速时，应采取边沟表面加固措施。

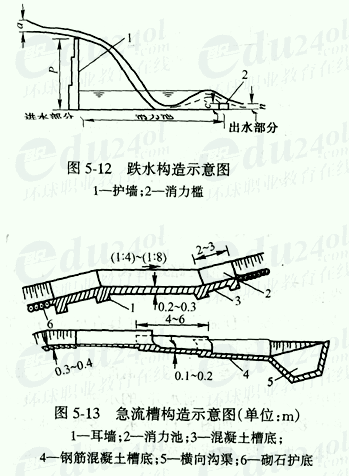

四、跌水与急流槽

跌水与急流槽的施工应符合下列规定：

1．跌水与急流槽必须用浆砌圬工结构，跌水的台阶高度可根据地形、地质等条件决定，多级台阶的各级高度可以不同，其高度与长度之比应与原地面坡度相适应。

2．急流槽的纵坡不宜超过1：1．5，同时应与天然地面坡度相配合。当急流槽较长时，槽底可用几个纵坡，一般是上段较陡，向下逐渐放缓。

3．当急流槽很长时，应分段砌筑，每段不宜超过l0m，接头用防水材料填塞，密实无空隙。

五、拦水缘石

拦水缘石的施工应符合下列规定：

1．为避免高路堤边坡被路面水冲毁可在路肩上设拦水缘石，将水流拦截至挖方边沟或在适当地点设急流槽引离路基。与高路堤急流槽连接处应设喇叭口。

六、蒸发池

蒸发池的施工应符合下列规定：

1．用取土坑作蒸发池时与路基坡脚间的距离不应小于5～10m。面积较大的蒸发池至路堤坡脚的距离不得小于20m，坑内水面应低于路基边缘至少0.6m。

2．坑底部应做成两侧边缘向中部倾斜0.5％的横坡。取土坑出人口应与所连接的排水沟或排水通道平顺连接。当出口为天然沟谷时，应妥善导人沟谷内，不得形成漫流，必要时予以加固。
