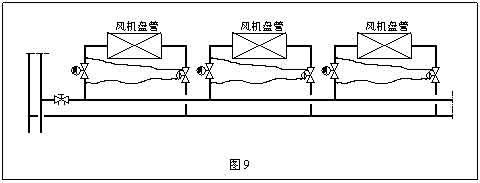

（1）图9为风机盘管的一种定压调节方式，电动二通阀安装在风机盘管进水管，压差调节阀安装在风机盘管出水管，通过毛细管连接电动二通阀进出口，保持电动二通阀进出口压差恒定，通过电动二通阀的脉冲式流量来调节房间温度达到设定温度。一级建造师考试培训

　　这种方式的定压调节精度较高，但设备初投资非常高，且安装麻烦，对于单个房间的舒适性空调系统，一般很少采用。目前对于精度要求较高的系统，一般采用初投资略低且安装调试非常简单的动态平衡电动二通阀，其调节效果是完全一样的。

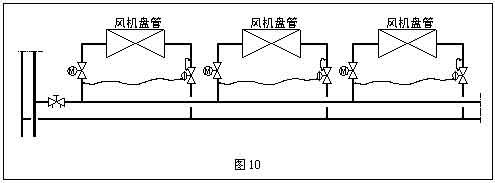

　　（2）图10为风机盘管的另一种定压调节方式，电动二通阀安装在风机盘管进水管，压差调节阀安装在风机盘管出水管，通过毛细管连接电动二通阀进口和风机盘管出口，保持这两点的压差恒定，通过电动二通阀的脉冲式流量来调节房间温度达到设定温度。

　　这种方式和图9的方式一样精度较高，但设备初投资非常高，且安装麻烦，对于单个房间的舒适性空调系统，一般很少采用。目前对于精度要求较高的系统，一般采用初投资略低且安装调试非常简单的动态平衡电动二通阀，其调节效果是完全一样的。

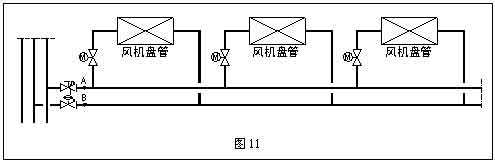

　　（3）图11是一种兼顾精度和经济性的定压调节方式，电动二通阀安装在每个风机盘管的供水管，压差调节阀安装在风机盘管各层水平回水支管上，其另一个取压点接在水平供水管上，通过压差调节阀的定压差作用以保证风机盘管水平供回水管的压差不变，即A、B二点的压差不变。

　　这种方式能够屏蔽层与层之间风机盘管系统流量调节的相互干扰。对于同层之间的风机盘管，如果是同程式管道或者风机盘管的数量不多，屏蔽同层之间风机盘管流量调节的相互影响的效果也较好；如果是异程式系统并且风机盘管的数量较多，由于水平管道延程阻力的影响，则离压差调节阀较近的风机盘管流量调节的相互干扰就较小，离压差调节阀较远的风机盘管流量调节的相互干扰就较大，精度稍差。

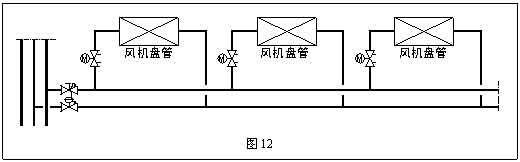

　　（4）图12为水平管道异程式且风机盘管数量较多的一种定压调节方式。水平管道回水管上安装压差调节阀，以保证水平供回水管的压差恒定；在每个风机盘管供水管上安装动态平衡电动二通阀，以保证在工作压差范围内，不论系统压力如何变化，风机盘管的流量始终维持在设计流量。这样就避免了层与层之间以及同层之间风机盘管流量调节的相互干扰。这种系统的调节精度高，抗干扰能力强，缺点是初投资较高。

　　5、空调箱（空气处理机组）二级定压调节的几种形式

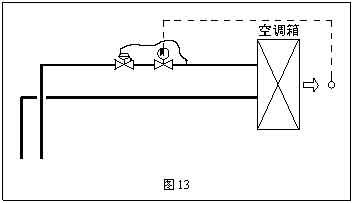

　　（1）图13是空调箱（空气处理机组）的一种定压调节方式，压差调节阀及电动调节阀安装在空调箱（空气处理机组）的供水管，压差调节阀的取压点位于电动调节阀的进出口，通过压差调节阀的定压差作用保持电动调节阀进出口压差恒定在设定压差。如前所述，这时电动调节阀的流量只受由于末端设备负荷变化而导致的温度控制信号变化的影响，而不受由于其它空调箱流量调节而导致系统压力波动的影响，系统实现动态平衡，同时由于定压差作用，使电动调节阀的实际调节特性曲线与其理想调节特性曲线一致，系统调节性能非常好。

　　但是由于这种方式使用二个阀门，因此在同等情况下设备初投资很高，而且安装调试比较麻烦。

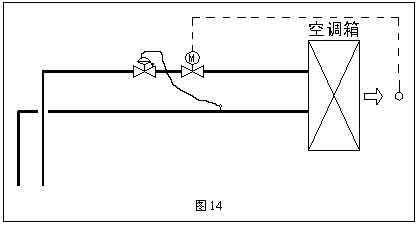

　　（2）图14是空调箱（空气处理机组）的另一种定压调节方式，压差调节阀及电动调节阀安装在空调箱（空气处理机组）的供水管，压差调节阀的取压点位于电动调节阀的进口和空调箱的出口，通过压差调节阀的定压差作用保持这两点压差恒定。同图13一样，它能保证空调箱的流量调节不相互干扰，即实现动态平衡；但是由于空调箱的分压作用使调节阀的阀权度小于1，因此它的实际流量特性曲线偏离理想流量特性曲线，调节特性变差。所以一般不采用此方案。

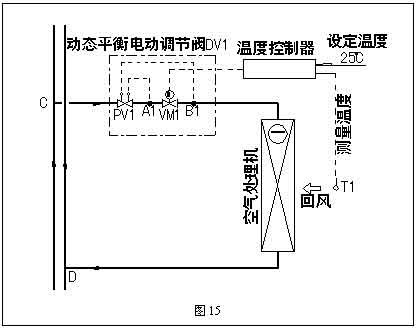

　　（3）图15是空调箱（空气处理机组）的一种新型定压调节方式，它在空调箱供水管用一种具有动态平衡功能和电动调节功能一体的动态平衡电动调节阀来代替压差调节阀和电动调节阀组合，同时由于它经过专门的设计，因此具有更好的性能。这种阀一方面能避免各并联空调箱流量调节的相互干扰，同时其实际的流量调节特性与理想的流量调节特性一致，调节性能非常好。

　　同时由于这种阀所有功能集中在一个阀体内，因此在同等性能下设备初投资较低，且安装调试比较简单，因此相比较于图13，具有一定的优势。

　　三、结语

　　综上所述，暖通空调变流量系统定压差技术的运用为暖通空调水系统实现动态水力平衡，更舒适、经济、节能的运行提供了一种有效的途径。但是在实际的工程实践中，应根据投资和系统精度要求合理的选择定压差方案，既要满足工程设计和技术规范要求，又应采用合理的方案，为甲方节约资金。
