2011年一级建造师考试建筑工程强化班讲义精选（6）

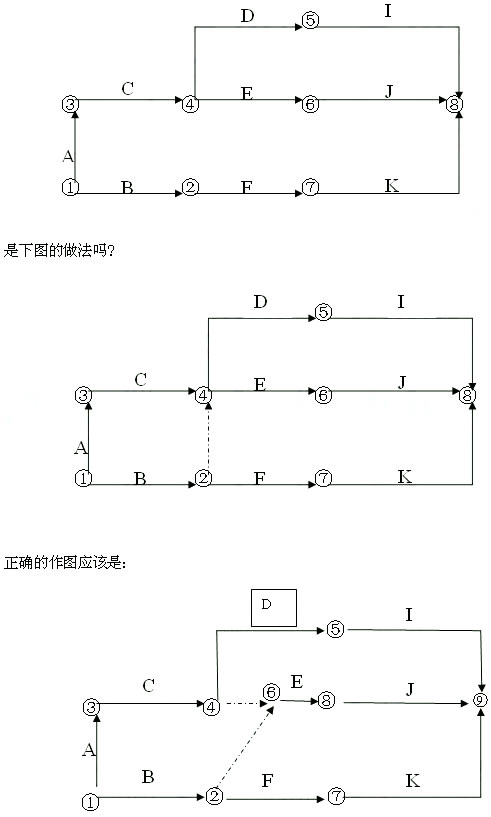

画图例题1

如下图网络所示的进度计划，当准备实施的时候，发现B工作和E工作必须使用同一台设备，请重画网络图。

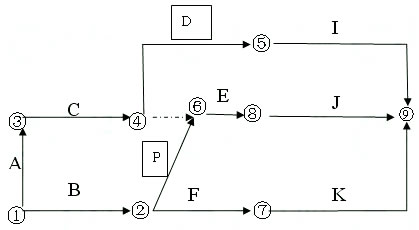

画图例题2

如上图网络所示的进度计划，当准备实施的时候，建设单位要求增加一项工作P，该工作必须在B工作之后、E工作之前进行，请重画网络图。（P持续时间3周，可索赔几周）

例题 2006年度一级机电实务考题第二题

背景资料

南方电子电气有限公司(建设单位)新建液晶屏(LCD)生产车间，其生产线由建设单位从国外订购，A施工单位承包安装。A施工单位进场时，生产车间的土建工程和机电配套工程(B施工单位承建)已基本完工。A施工单位按合同工期要求，与建设单位、生产线供应商和B施工单位洽谈，编制了LCD生产线安装网络计划工作的逻辑关系及工作持续时间表(见下表)。

LCD生产线安装网络计划工作逻辑关系及持续时间表

A施工单位在设备基础检验时，发现少量基础与安装施工图不符，B施工单位进行了整改，重新浇捣了混凝土基础，经检验合格，但影响了工期，使基础检验持续时间为30天。

LCD生产线的安装正值夏季，由于台风影响航运，使LCD生产线设备到达安装现场比计划晚7天。A施工单位按照建没单位的要求，调整进度计划，仍按合同规定的工期完成。

问题

1.按LCD生产线安装网络计划工作的逻辑关系及工作持续时间表为A施工单位项目部绘出安装进度双代号网络计划图。

2.分析影响工期的关键工作是哪几个?总工期需多少天?

3.基础检验工作增加到30天，是否影响总工期?说明理由。

4.LCD生产线设备晚到7天，是否影响总工期?说明理由。

5.如按合同工期完成，A施工单位如何进行工期调整?

参考答案

1.先根据提供的逻辑关系，找出各工作的紧后工作（见下表）

[1] [2]
