(1)对一个项目的组织结构进行分解，并用图的方式表示，就形成项目组织结构图(OBS图——Diagram Of organizational breakdown structure)，或称项目管理组织结构图。项目组织结构图反映一个组织系统(如项目管理班子)中各子系统之间和各元素(如各工作部门)之间的组织关系，反映的是各工作单位、各工作部门和各工作人员之间的组织关系。而项目结构图描述的是工作对象之间的关系。对一个稍大一些的项目的组织结构应该进行编码，它不同于项目结构编码，但两者之间也会有一定的联系。
   例题：反映一个组织系统中各子系统之间和各元素之间的组织关系的是(  )。
   A．项目组织结构图
   B．项目结构图
   C．WBS
   D．工作流程组织
   答案：A。
   (2)一个建设工程项目的实施除了业主方外，还有许多单位参加，如设计单位、施工单位、供货单位和工程管理咨询单位以及有关的政府行政管理部门等，项目组织结构图应注意表达业主方以及项目的参与单位有关的各工作部门之间的组织关系。
   (3)业主方、设计方、施工方、供货方和工程管理咨询方的项目管理的组织结构都可用各自的项目组织结构图予以描述。
   (4)项目组织结构图应反映项目经理和费用(投资或成本)控制、进度控制、质量控制、合同管理、信息管理和组织与协调等主管工作部门或主管人员之间的组织关系。
   例题：下列对项目组织结构图的论述，正确的是(  )。
    A．项目组织结构图反映一个组织系统中各子系统之间的组织关系
    B、项目组织结构图反映的是各工作单位、各工作部门和各工作人员之间的组织关系
    C．项目组织结构编码和项目结构编码两者之间没有联系
    D．业主方、设计方、施工方、供货方和工程管理咨询方的项目管理的组织结构都可以用各自的项目组织结构图描述
    E．项目组织结构图应反映项目经理和费用控制、进度控制、质量控制、合同管理、信息管理和组织与协调等主管工作部门或主管人员之间的组织关系
   答案：ABDE。
   例题：反映项目经理和费用控制、进度控制、质量控制、合同管理、信息管理和组织与协调等主管工作部门或主管人员之间的组织关系的是(  )。
   A．项目组织结构图
   B．项目结构图
   C．WBS
   D．工作流程组织
   答案：A。

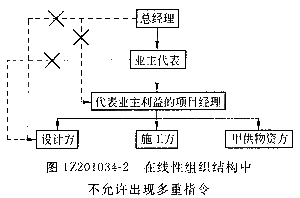

   (5)图1Z201034—2是一个线性组织结构的项目组织结构图示例，在线性组织结构中每一个工作部门只有惟一的上级工作部门，其指令来源是惟一的。在图1Z201034—2中表示了总经理不允许对项目经理、设计方直接下达指令，总经理必须通过业主代表下达指令；而业主代表也不允许对设计方等直接下达指令，他必须通过项目经理下达指令，否则就会出现矛盾的指令。项目的实施方(如图1Z201034—2中的设计方、施工方和甲供物资方)的惟一指令来源是业主方的项目经理，这有利于项目的顺利进行。
