2012年注册建造师建设工程项目管理名师精讲125
12204063排列图法的应用
一、排列图法的适用范围
在质量管理过程中,通过抽样检查或检验试验所得到的质量问题、偏差、缺陷、不合格等统计数据,以及造成质量问题的原因分析统计数据,均可采用排列图方法进行状况描述,它具有直观、主次分明的特点。
二、排列图法的简单示例

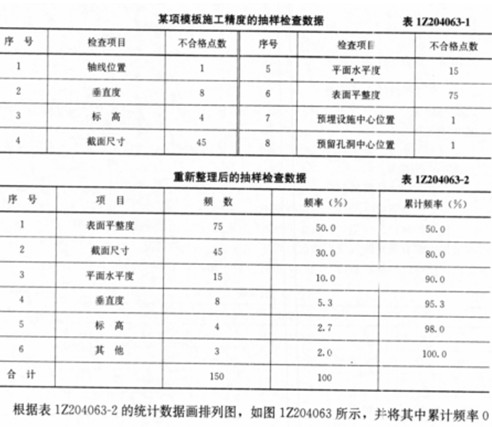

表12204063-1表示对某项模板施工精度进行抽样检查,得到1 50个不合格点数的统计数据。然后按照质量特性不合格点数(频数)由大到小的顺序,重新整理为表12204063-2,并分别计算出累计频数和累计频率。
190 12204000 建设工程项目质量控制

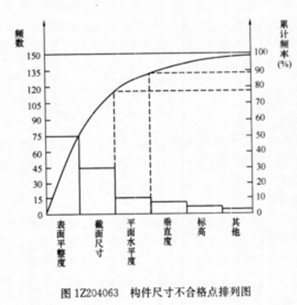

80%定为A类问题,即主要问题,进行重点管理;将累计频率在80%~90%区间的问题定为B类问题,即次要问题,作为次重点管理;将其余累计频率在90%~100%区间的问题定为C类问题,即一般问题,按照常规适当加强管理。以上方法称为ABC分类管理法。
直方图的应用
一、直方图法的主要用途
1.整理统计数据,了解统计数据的分布特征,即数据分布的集中或离散状况,从中掌握质量能力状态。
2.观察分析生产过程质量是否处于正常、稳定和受控状态以及质量水平是否保持在公差允许的范围内。
二、直方图法的简单示例

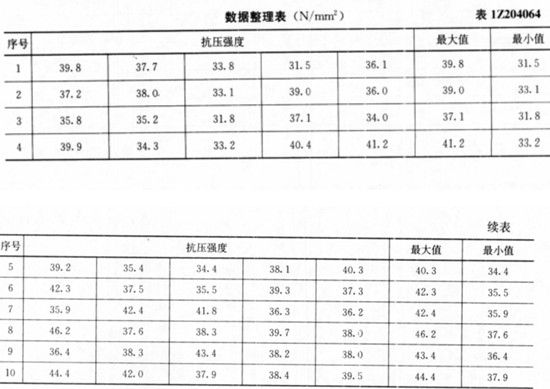

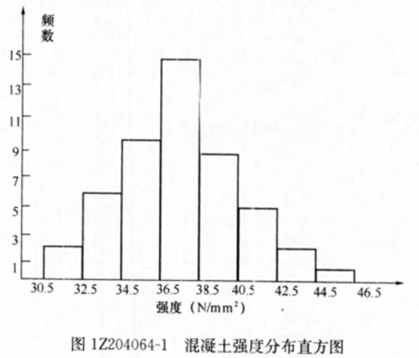

首先是收集当前生产过程质量特性抽检的数据,然后制作直方图进行观察分析,判断生产过程的质量状况和能力。表12204064为某工程10组试块的抗压强度数据150个,从这些数据很难直接判断其质量状况是否正常、稳定和受控情况,如将其数据整理后绘制成直方图,就可以根据正态分布的特点进行分析判断,如图12204064-1所示。
三、直方图法的观察分析
(一)通过分布形状观察分析
1.所谓形状观察分析是指将绘制好的直方图形状与正态分布图的形状进行比较分析,一看形状是否相似,二看分布区间的宽窄。直方图的分布形状及分布区间宽窄是由质量特性统数据的平均值和标准偏差所决定的。 2.正常直方图呈正态分布,其形状特征是中间高、两边成对称,如图12204064-2 (a)所示。正常直方图反映生产过程质量处于正常、稳定状态。数理统计研究证明,当随机抽样方案合理且样本数量足够大时,在生产能力处于正常、稳定状态,质量特性检测数据趋于正态分布;
3.异常直方图呈偏态分布,常见的异常直方图有折齿型、缓坡型、孤岛型、双峰型、峭壁型,如图12204064-2 (b)、(c)、(d)、(e)、(f)所示,出现异常的原因可能是生产过程存在影响质量的系统因素,或收集整理数据制作直方图的方法不当所致,要具体分析。
(二)通过分布位置观察分析
1.所谓位置观察分析是指将直方图的分布位置与质量控制标准的上下限范围进行比较分析,如图12204064-3所示。
2.生产过程的质量正常、稳定和受控,还必须在公差标准上、下界限范围内达到质量合格的要求。只有这样的正常、稳定和受控才是经济合理的受控状态,如图12204064-3(“)所示。
3.图12204064-3 (b)质量特性数据分布偏下限,易出现不合格,在管理上必须提高总体能力。
4.图12204064-3 (c)质量特性数据的分布宽度边界达到质量标准的上下界限,其质量能力处于临界状态,易出现不合格,必须分析原因,采取措施。
[1] [2]
