8．有一房屋建筑工程，经进行项目分解，可分解成A、B、C、D、E、F、G七项工作，其工作明细表如表1所示。
工作明细表 表1

问题：
(1)简述绘制单代号网络图的基本规则。 　　(2)表1中，工作历时的确定方法有几种?
(3)试根据上述材料绘制单代号网络图。
题解：
(1)答：①在网络图的开始和结束增加/考 试大/虚拟的起点节点和终点节点，保证网络计划有一个起点，一个终点；②网络中严禁出现循环回路；③网络图中严禁出现双箭头或无箭头的连线；④网络图中除起点节点和终点节点外，不允许出现没有内向箭线的工作节点和没有外向箭头的工作节点；⑤网络图中不允许出现重复编号的工作，一个编号只能代表一项工作；⑥网络图中的编号应是紧后工作的节点编号大于紧前工作的节点编号。
(2)答：有定额计算法和三时估计法两种。定额估计法用于组成网络图的各项工作可变因素较少，能够确定一个时间消耗值的情况，后者用于当各项可变因数多，因而有工作历时不能确定一个单一时间值的情况。

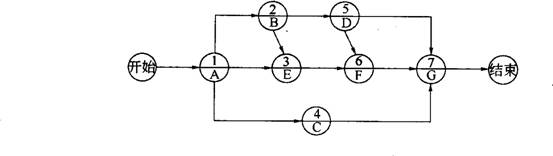

(3)答：①首先设置一个起点节点，然后根据表中各工作的逻辑关系，从左至右进行绘制，最后设置一个终点节点；②整理、编号，整理后的单代号网络图如图所示。
