（一）城市快速路、主干路应采用道路硅酸盐水泥或硅酸盐水泥、普通硅酸盐水泥；其他道路可采用矿渣水泥。水泥应有出厂合格证（含化学成分、物理指标），并经复验合格，方可使用。不同等级、厂牌、品种、出厂日期的水泥不得混存、混用。出厂期超过三个月或受潮的水泥，必须经过试验，合格后方可使用。

（二）粗骨料应采用质地坚硬、耐久、洁净的碎石、砾石、破碎砾石，技术指标应符合规范要求，粗骨料宜使用人工级配，粗骨料的最大公称粒径，碎砾石不得大于26. 5mm，碎石不得大于31. 5mm，砾石不宜大于19.Omm;钢纤维混凝土粗骨料最大粒径不宜大于19.Omm。

（三）宜采用质地坚硬，细度模数在2.5以上，符合级配规定的洁净粗砂、中砂。使用机制砂时，还应检验砂浆磨光值，其值宜大于35，不宜使用抗磨性较差的水成岩类机制砂。海砂不得直接用于混凝土面层。淡化海砂不得用于城市快速路、主干路、次干路，可用于支路。

（四）外加剂应符合国家现行的有关规定，并有合格证。

（五）钢筋的品种、规格、成分，应符合设计和现行国家标准规定，具有生产厂的牌号、炉号，检验报告和合格证，并经复试（含见证取样）合格。

（六）胀缝板宜用厚20mm，水稳定性好，具有一定柔性的板材制作，且经防腐处理。填缝材料宜用树脂类、橡胶类、聚氯乙烯胶泥类、改性沥青类填缝材料，并宜加入耐老化剂。

1K411014　熟悉沥青混合料组成与材料

一、结构组成与分类

（一）材料组成

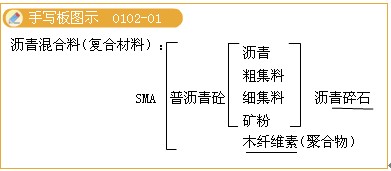

1.沥青混合料是一种复合材料，主要由沥青、粗骨料、细骨料、矿粉组成，有的还加入聚合物和木纤维素拌合而成的混合料的总称。

2.沥青混合料的结构取决于下列因素：矿物骨架结构、沥青的结构、矿物材料与沥青相互作用的特点、沥青混合料的密实度及其毛细孔隙结构的特点。

3.沥青混合料的力学强度，主要由矿物颗粒之间的内摩阻力和嵌挤力，以及沥青胶结料及其与矿料之间的粘结力所构成。

（二）基本分类

1.按矿料级配组成及空隙率大小分为密级配、半开级配、开级配混合料。

2.按公称最大粒径的大小可分为特粗式（公称最大粒径大于31. 5mm）、粗粒式（公称最大粒径等于或大于26. 5mm）、中粒式、细粒式、砂粒式（公称最大粒径小于9.5mm）沥青混合料。

3.按生产工艺分为热拌沥青混合料、冷拌沥青混合料、再生沥青混合料等。2012年一级建造师报名时间

（三）结构类型

1.按嵌挤原则构成的沥青混合料的结构强度，是以矿质颗粒之间的嵌挤力和内摩阻力为主、沥青结合料的粘结作用为辅而构成的。这类沥青混合料的结构强度受温度的影响较小。

2.按密实级配原则构成的沥青混合料的结构强度，是以沥青与矿料之间的粘结力为主，矿质颗粒间的嵌挤力和内摩阻力为辅而构成的。这类沥青混合料的结构强度受温度的影响较大。

3.按级配原则构成的沥青混合料，其结构组成通常有下列三种形式：

（1）密实一悬浮结构：该结构具有较大的黏聚力c，但内摩擦角φ较小，高温稳定性较差。通常按最佳级配原理进行设计。

（2）骨架一空隙结构：粗骨料所占比例大，细骨料很少甚至没有。粗骨料可互相嵌锁形成骨架，嵌挤能力强；但细骨料过少不易填充粗骨料之间形成的较大的空隙。该结构内摩擦角φ较高，但黏聚力c也较低。沥青碎石混合料（AN）和OGFC排水沥青混合料是这种结构典型代表。

[1] [2]

　　考试交流区成绩查询交流群（点击加入QQ群可快速加群交流成绩查询相关信息我们会及时在群里通知）：

　　（群：129722917）　

　　温馨提示：有任何报考及考试相关疑问，可添加网校专业老师个人微信号“edu24olxu”咨询。！考生可下载手机APP，随时掌握考试资讯！

扫一扫上面的二维码，添加老师个人微信号，所有课程七折开通

　　1·2023年一级建造师报名时间

　　2·一级建造师报考条件

　　3·一级建造师考试真题

　　4·2022年一级建造师成绩查询时间

　　5·2023年一级建造师考试时间9月9、10日

　　6·一级建造师考试科目
