【案例3】
1．背景材料：
某桥梁工程，每跨长30m，共21跨，0号和21号为桥台，1～20号为桥墩。由于桥梁的基础设备只有一台，立柱和盖梁的模板有限，所以该桥的20个桥墩采用流水施工，
每个桥墩分为三道工序完成，采用专业流水方式施工。每个桥墩的基础施工时间为22d，
立柱施工时间为28d，盖梁的施工时间为25d。施工单位在编制进度计划时，计算出20个
桥墩的流水工期为：
施工工期=20×22d+28d+25d=493d

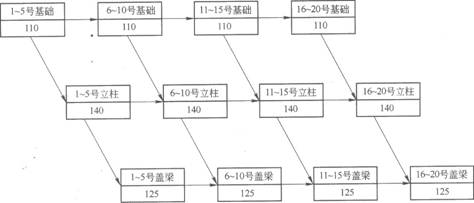

在用网络图表示流水施工的进度计划时，共有20×3=60道工序，绘制出来显得太复
杂，所以就将每5个桥墩合并，简化表示为如下：

2．问题：
(1)评价20个桥墩流水工期的正确性，说明理由。
(2)施工单位简化的进度网络图表示是错误的，请分析错误的原由，如果还是按每5
个桥墩合并这种简化形式表示应如何正确表示之?
【案例4】
1．背景材料：
某工程计划开工日期为2004年6月1日。涵洞4座；土方数量挖方为100万m3；填
方为l00万m3。施工准备为20d。现计划分2个土方队，每队又分2个工作面，每队每个
工作面的情况：
第一队第一面(K6+250～K8+345)土方挖方和填方各为20万m3，正常效率挖填各
为l000m3／d。当土石方数量完成60％，进行两座管涵平行施工50d，50d的土方施工效
率挖填各为200m3／d，以后的土方施工为正常效率。
第一队第二面(K8+345～K9+850)土方40万m3，正常效率挖填各为1500m3／d，在
一队一面管涵施工的50d期间，由于一队一工作面的资源被调来支援一队二面，使一队二
面的效率提高了1／3，50d后按正常效率施工。
第二队第一面(K3+100～K5+600)土方挖方和填方各为30万m3，正常效率挖填各
为1000m3／d，在二队二面管涵施工的100d由于来自二队二面资源的支援使二队一面的效
率提高40％，l00d后按正常效率施工。
第二队第二面(K5+600～K6+100)土方挖方和填方各为10万m3，正常效率挖填各为625m3／d，当土方数量完成50％，进行2座管涵顺序施工，每座为50d，在100d中，
土方施工效率挖填各为l00m3／d，2座管涵施工完成以后的土方施工为正常效率。
2．问题：
根据以上提供的背景资料编制施工进度计划。
【案例5】
1．背景材料：

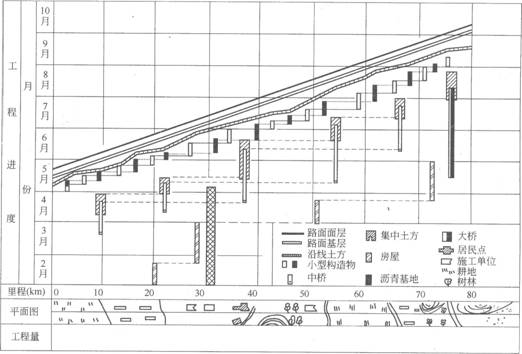

某公路工程的施工进度计划垂直图如下。根据垂直图可以说明工程的施工组织安排和
施工进度计划。

2．问题：
(1)共有多少桥梁施工队?分别在哪些位置和时段施工?
(2)桥头引道集中土方有几个施工队，分别在哪些位置和时段施工？
(3)如何反映路基土方施工进度的快或慢?
