2011年一级建造师考试建设工程项目冲刺班讲义(26)
双代号时标网络计划 |
![]() |
|
二、双代号时标网络计划
1.双代号时标网络计划是以时间坐标为尺度编制的网络计划。时标网络计划中应以实箭线表示工作,以虚箭线表示虚工作,以波形线表示工作的自由时差。
2.双代号时标网络计划的特点。
双代号时标网络计划是以水平时间坐标为尺度编制的双代号网络计划,其主要特点如下:
(1)时标网络计划兼有网络计划与横道计划的优点,它能够清楚地表明计划的时间进程,使用方便;
(2)时标网络计划能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路;
(3)在时标网络计划中可以统计每一个单位时间对资源的需要量,以便进行资源优化和调整;
(4)由于箭线受到时间坐标的限制,当情况发生变化时,对网络计划的修改比较麻烦,往往要重新绘图。但在使用计算机以后,这一问题已较容易解决。
3.双代号时标网络计划的一般规定。
(1)双代号时标网络计划必须以水平时间坐标为尺度表示工作时间。时标的时间单位应根据需要在编制网络计划之前确定,可为时、天、周、月或季。
(2)时标网络计划中所有符号在时间坐标上的水平投影位置,都必须与其时间参数相对应。节点中心必须对准相应的时标位置。
(3)时标网络计划中虚工作必须以垂直方向的虚箭线表示,有自由时差时加波形线表示。
4.时标网络计划的编制。
时标网络计划宜按各个工作的最早开始时间编制。
双代号时标网络计划的编制方法有两种。
(1)间接法绘制
(2)直接法绘制
举例:2010年第43题
双代号时标网络计划中,波浪线表示工作的()。
A、总时差
B、??时差
C、工作时间
D、自由时差
三、单代号网络计划
单代号网络图是以节点及其编号表示工作,以箭线表示工作之间逻辑关系的网络图,并在节点中加注工作代号、名称和持续时间,以形成单代号网络计划。
(一)单代号网络图的特点
单代号网络图与双代号网络图相比,具有以下特点:
1.工作之间的逻辑关系容易表达,且不用虚箭线,故绘图较简单;
2.网络图便于检查和修改;
3.由于工作持续时间表示在节点之中,没有长度,故不够直观;
4.表示工作之间逻辑关系的箭线可能产生较多的纵横交叉现象。
(二)单代号网络图的基本符号
1.节点
单代号网络图中的每一个节点表示一项工作。
2.箭线
单代号网络图中的箭线表示紧邻工作之间的逻辑关系,既不占用时间,也不消耗资源。
3.线路
单代号网络图中,各条线路应用该线路上的节点编号从小到大依次表述。
(三)单代号网络图的绘图规则
1.单代号网络图必须正确表达已确定的逻辑关系。
2.单代号网络图中,不允许出现循环回路。
3.单代号网络图中,不能出现双向箭头或无箭头的连线。
4.单代号网络图中,不能出现没有箭尾节点的箭线和没有箭头节点的箭线。
5.绘制网络图时,箭线不宜交叉,当交叉不可避免时,可采用过桥法或指向法绘制。
6.单代号网络图中只应有一个起点节点和一个终点节点。当网络图中有多项起点节点或多项终点节点时,应在网络图的两端分别设置一项虚工作,作为该网络图的起点节点(St)和终点节点(Fin)。
单代号网络图的绘图规则大部分与双代号网络图的绘图规则相同,故不再进行解释。
四、单代号搭接网络计划
(一)基本概念
在实际工作中,为了缩短工期,许多工作可采用平行搭接的方式进行。为了简单直接地表达这种搭接关系,使编制网络计划得以简化,于是出现了搭接网络计划方法。

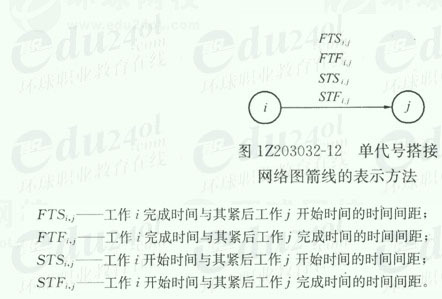

工作的搭接顺序关系是用前项工作的开始或完成时间与其紧后工作的开始或完成时间之间的间距来表示,具体有四类:
(三)单代号搭接网络计划中的搭接关系
1.完成到开始时距(FTS)的连接方法
例如修一条堤坝的护坡时,一定要等土堤自然沉降后才能修护坡,这种等待的时间就是FTS时距。
当FTS时,既紧前工作i的完成时间等于紧后工作的开始时间,这时紧前工作与紧后工作紧密衔接,当计划所有相邻工作的FTS=0时,整个搭接网络计划就成为一般的单代号网络计划。因此,一般的依次顺序关系只是搭接关系的一种特殊表现形式。

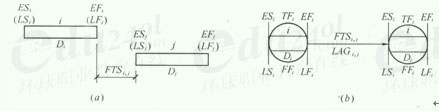

图12203032-14时距FTS的表示方法

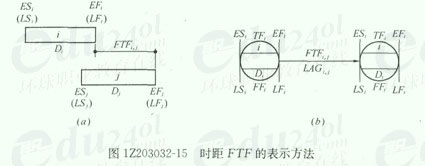

2.完成到完成时距(FTF)的连接方法
表示紧前工作i它完成时间与紧后工作j完成时间之间的时距和连接方法。
例如相邻两工作,当紧前工作的施工速度小于紧后工作时,则必须考虑为紧后工作留有充分的工作面,否则紧后工作就将因无工作面而无法进行。这种结束工作时间之间的间隔就是FTF时距。

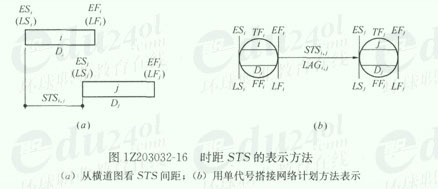

3.开始到开始时距(STSi,j)的连接方法
表示紧前工作i的开始时间与紧后工作j的开始时间之间的时距和连接方法。
例如道路工程中的铺设路基和浇筑路面,待路基开始工作一定时间为路面工程创造一定工作条件之后,路面工程即可开始进行,这种开始工作时间之间的间隔就是STS时距。

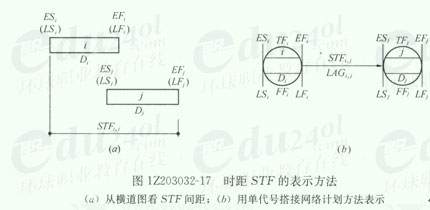

4.开始到完成时距(STFi,j)的连接方法
例如要挖掘带有部分地下水的土壤,地下水位以上的土壤可以在降低地下水位工作完成之前开始,而在地下水位以下的土壤则必须要等降低地下水位之后才能开始。降低地下水位工作的完成与何时挖地下水位以下的土壤有关,至于降低地下水位何时开始,则与挖土没有直接联系。这种开始到结束的限制时间就是STF时距.
5.混合时距的连接方法
在搭接网络计划中,两项工作之间可同时由四种基本连接关系中两种以上来限制工作间的逻辑关系,例如i,j两项工作可能同时由STS与FTF时距限制,或STF与FTS时距限制等。
1Z203033 工程网络计划有关时间参数的计算
一、双代号网络计划时间参数的计算
(—)时间参数的概念及其符号
1.持续时间(Di-j)
2.工期(T)
工期泛指完成任务所需要的时间,一般有以下三种:
计算工期,根据网络计划时间参数计算出来的工期。
要求工期,任务委托人所要求的工期。
计划工期,根据要求工期和计算工期所确定的作为实施目标的的工期.
3.网络计划中工作的6个时间参数
·最早开始时间(ES),是指在各紧前工作全部完成后,工作有可能开始的最早时刻。
·最早完成时间(EF)是指在各紧前工作全部完成后;工作有可能完成的最早时刻。
·最迟开始时间(LS),是指在不影响整个任务按期完成的前提下,工作必须开始的最迟时刻。
·最迟完成时间(LF),是指在不影响整个任务按期完成的前提下,工作必须完成的最迟时刻。
·总时差(TF),是指在不影响总工期的前提下,工作可以利用的机动时间。
·自由时差(FF),是指在不影响其紧后工作最早开始的前提下,工作可以利用的机动时间。
按工作计算法计算网络计划中各时间参数,其计算结果应标注在箭线之上。

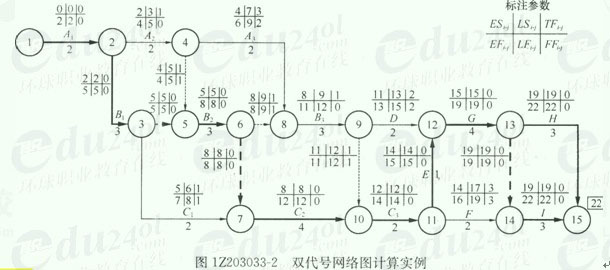

(二)双代号网络计划时间参数计算
[1] [2]
