（三）传送网

1)传送网为各类业务网、支撑管理网提供业务信息传送手段，负责将节点连接起来，并提供任意两点之间信息的透明传输。传送网是由传输线路、传输设备组成的网络，所以又称之为基础网。

 一级建造师考试培训

2)功能：具有电路调度、网络性能监视、故障自动切换等相应的管理功能。

3)构成传送网的主要技术要素有：传输介质、复用体制、传送网节点技术等。

传送网节点：

a)其中传送网节点主要有分插复用设备（ADM）和交叉连接设备（DXC）两种类型，它们是构成传送网的核心要素。

b)传送网节点之间的连接则主要是通过管理层面来指配建立或释放的，每一个连接需要长期维持和相对固定。

三、通信网的类型及拓扑结构

  （一）通信网的类型

    （二）通信网的拓扑结构

在通信网中，所谓拓扑结构是指构成通信网的节点之间的互连方式。

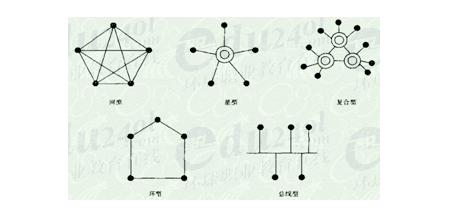

基本的拓扑结构有：网状网、星形网、环形网、总线型网、复合型网等。

要求掌握每一种拓扑结构的拓扑形状、优点、缺点、使用场合，重点是掌握使用场合。

1)具有N 个节点的完全互连的网状网需要有1/2·N·（N 一1 ）条传输链路。

2)具有N 个节点的星形网共需（N 一1 ）条传输链路。

3)具有N个节点的环网需要N条传输链路。环网可以是单向环，也可以是双向环。

1． 网状网：

.优点：线路冗余度大，网络可靠性高，任意两点间可直接通信；

.缺点: 线路利用率低(N 值较大时传输链路数将很大)，网络成本高，另外网络的扩容也不方便，每增加一个节点，就需增加N条线路。

          .适用场合：通常用于节点数目少，又有很高可靠性要求的场合。
