  3.4 地膜施工
      1)地膜施工工艺。

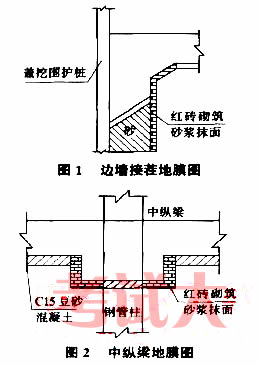

      顶板、中层板、中纵梁基底采用地膜施工,土方开挖至中层板及中纵梁底面标高位置处,根据技术人员提供的板底标高,对基底进行人工找平,然后用电动蛤蟆夯对基础夯实,检查基础的压实度,压实度大于90%,即可以根据施工情况分段进行铺设10cm厚C15豆砂混凝土至设计标高,并在混凝土初凝前压光抹面。对于中层板纵梁处及边墙处地膜采用红砖砌筑240mm厚墙,3cm水泥砂浆抹面(边墙接茬地膜图见图1,中纵梁地膜图见图2)。

      2)地膜技术施工措施。
      a.为了保证混凝土面平顺,无凹凸不平现象,铺设混凝土时按横向分条施工,在横条两侧设置10cm槽钢,在其上用铝合金水平尺刮平。
      b.为防止灌注混凝土时地膜两端土体隆起,地膜垫层要夯密实,并进行密实度检测,以利土膜稳定。
      c.为防止受结构自重及荷载作用引起梁面下沉,土膜制作时沿跨度方向设置1cm的上拱度。
      d.为保证地膜顺利脱落,混凝土面抹光终凝后,在其表面涂刷脱模剂,脱模剂涂刷后,不得用水冲洗,脱模剂要选用非亲水性脱模剂。
      3.5 侧墙混凝土及施工缝的浇筑技术
      1)侧墙混凝土浇筑。
      边墙采用3015组合钢模板,22号工字钢作为竖向支撑,斜支撑为三道,前两道为22号工字钢支撑,第三道为Ф120圆管支撑。堵头板均采用木板,方木支撑。
      竖向和斜向支撑间距均为75cm,施工时在边墙底部第一道地锚处设置10cm×10cm方木,支立竖向工字钢支撑的同时架立斜向支撑,斜向地锚处设方木并用木楔楔紧;施工中模板与竖向工字钢连接采用12圆钢制作的U卡。为了保证混凝土自由下落高度不超过2m及振捣密实,在侧墙中部设窗口,以便于混凝土浇筑及振捣。
      2)施工缝混凝土的浇筑。
      边墙混凝土施工至顶板边墙接茬下30cm,停止灌注混凝土,待混凝土不再下沉为止,在混凝土初凝前继续进行剩余牛腿处施工,边墙混凝土强度达到2.5MPa后,拆除接茬处的牛腿模板,进行人工凿除牛腿混凝土,混凝土凿至距内边墙边缘2cm处,最后用同标号砂浆把剩余侧墙面抹平。
      为了保证施工接茬缝密贴无缝隙,施工过程中在边墙上侧接茬缝处设置两道止水条,止水条内边设置注浆管一道,注浆管每10m一道在墙面甩出接头,在侧墙混凝土强度达到设计要求后,进行边墙二次回填注浆。
      4 变形监测及分析
      在施工前对盖挖地面顶板周围进行沉降点的布设,布点断面15m/道,整个车站布112个点位;在盖挖顶板下土方开挖时对墙体进行观测,共设水平收敛点66个;同时还对桩体变形、周围土压力及主体结构裂缝等进行监测;通过地面沉降观测来确定边桩与中桩沉降是否一致。
      通过监测结果显示,地面沉降最大为10mm;结构在一层土方开挖中高边墙净空收敛为12mm。观测结果在设计允许范围内,结构没有出现开裂现象。
      5 结语 2010年一级建造师考试报名
      通过北京地铁菜市口车站盖挖施工,总结了解决繁华地段交通导改、盖挖逆作及其关键技术———钢管混凝土柱及逆作侧墙等施工经验,同时也得出以下几点体会:
      1)人工挖孔及桩基钻孔桩必须垂直并能满足钢管柱施工要求,钢管柱下的桩基混凝土凿除必须在混凝土初凝后终凝前进行,以免终凝后浪费大量的人力物力。
      2)定位器安装是钢管柱施工的关键,在通过工程桩承载力检验合格后,方能进行钢管柱施工,施工中必须坚持安装前放线,安装后重新复核,才能保证钢管柱的安装精度。
      3)钢管柱内混凝土必须采用微膨胀混凝土,施工中严格按照高抛要求施作,保证钢管柱与柱内混凝土密贴。
      4)逆作接茬处施工必须高度重视,要加强该处细节防水施工,及时埋设注浆管。
